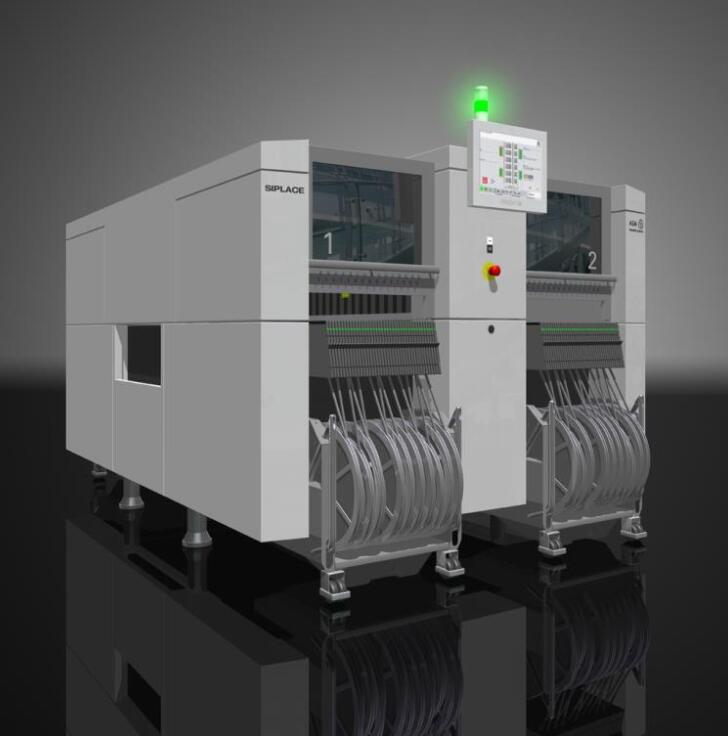

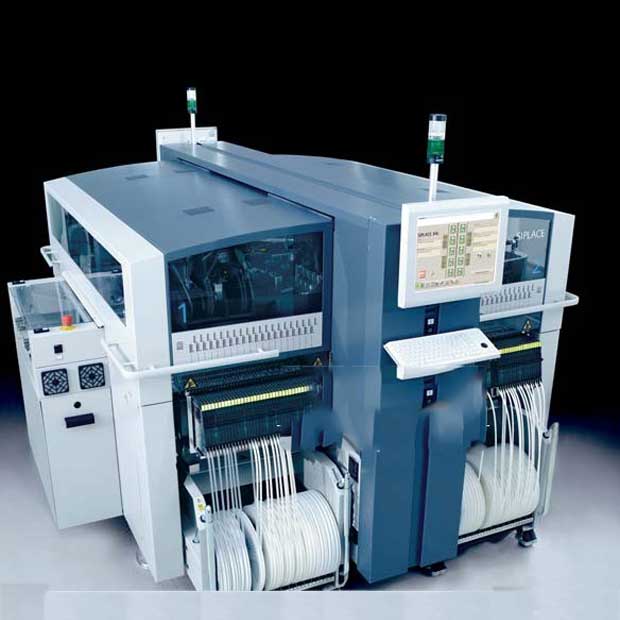

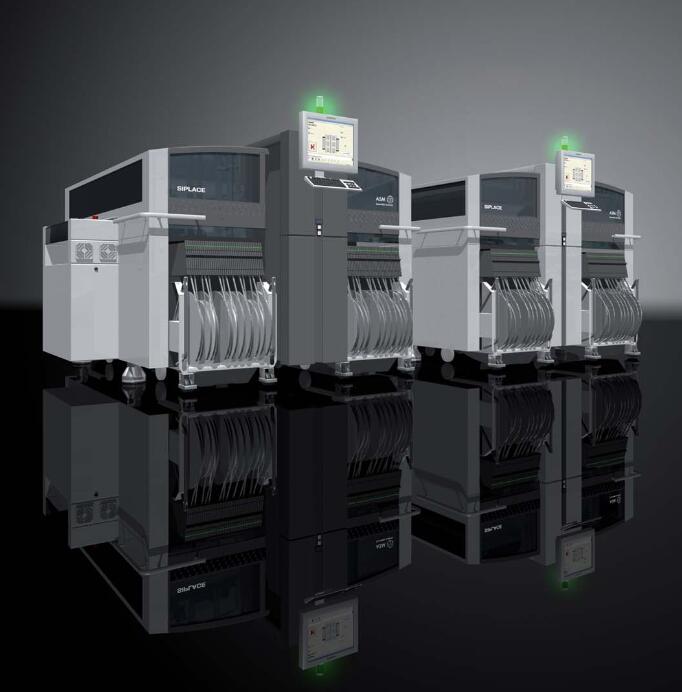

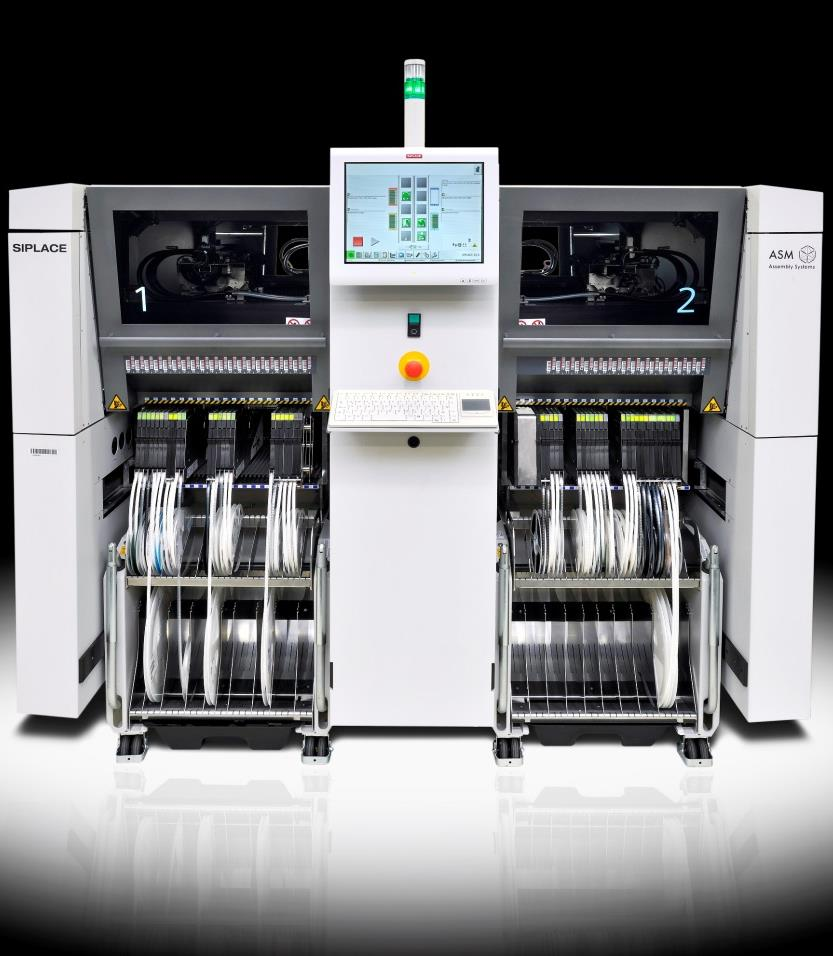

SIPLACE X S 大批量生產的基準 絕對的精度和最佳性能使SIPLACE X S成為嚴苛的大批量生產應用的首選平臺,如:網絡基礎設施(5G),服務器及工業板塊的大型電路板等。 無論是最高的速度、最低的dpm率、不停機換線、快速的新產品導入以及最新一代的超小型元器件(0201公制)的高速貼裝——SIPLACE X S都可滿足。
設備介紹
設備特點
● SIPLACE SpeedStar 支持以最大精度高速貼裝如0201(公制)一樣的小型元器件
● SIPLACE MultiStar 是唯一能按需(收集和貼裝、拾取和貼裝、混合模式)自動更改模式的貼裝頭
● SIPLACE TwinStar: 是能應對特殊任務的貼裝頭
● SIPLACE數字成像系統使流程的穩定性最佳
● 可提供2、3和4個懸臂以及智能傳輸系統選項,以優化生產線配置
● 模塊化懸臂可應對任何生產挑戰
● SIPLACE Smart Pin Support for automatic placement of PCB support pins
貼裝頭是關鍵
● 擴展的元器件范圍: ● 從拾取貼裝到收集貼裝再到混合 ● 元器件高度: 25 mm
0201公制到8.2 mm×8.2 mm×4 mm 模式的切換 ● 元件重量:重達160 g
● 極快的貼裝速度: ● 元器件高度: 高達15.5 mm ● 卡嵌(snap - in)偵測
高達43,000 cph ● 元器件重量: 高達20g
我們的目標:降低貼裝成本
● 最佳性能
創新的貼裝模式提升了貼裝性能, 貼裝速度高達172,000 cph
● 最高貼裝質量
獨特的數字圖像處理系統,元件傳感器以及 智能供料器確保最高貼裝質量
● 整體最大靈活性
智能貼裝頭確保任何產品組合 都可實現完美的生產線平衡
● 智能解決方案
可自我修復的智能系統和最先進的 軟件使人工輔助減少到最低
● 預測性維護
傳感器和軟件可捕獲機器狀態, 以進行預測和預防性維護
規格參數
技術參數* | SIPLACEX2S | SIPLACE X3S | SIPLACEX4S | SIPLACE X4iS |
速度(標稱值**) | 75,000 cph | 112,500 cph | 150,000 cph | 172,000 cph |
速度(IPC值) | 65,000 cph | 97,050 cph | 130,000 cph | 146,000 cph |
供料器棧位 | 160x8 mm | 148x8 mm | ||
元件范圍 | 0201公制至200 mm×125 mm×25 mm | |||
電路板尺寸 | 50 mm× 50 mm至850 mm× 685 mm | |||
機器尺寸(長x寬x高) | 1.9 mx 2.6 mx1.6 m | |||
貼裝頭 | SIPLACE SpeedStar(CP2OP2)、SIPLACE MultiStar(CPP)、SIPLACE TwinStar (TH) | |||
貼裝精度 | 22 μm @3σ(使用TwinStar) | |||
軌道系統 | 單軌傳輸、柔性雙軌傳輸 |
·按照ASM建議的時間間隔和范圍進行專業維護,可確保您的SIPLACE設備在其整個生命周期內達到規定的性能和精度值。我們
提供定制的維修合同。請與我們聯系。
