VCTA-Z1P 插件檢測專用設備（在線型）

VCTA-Z1P 插件檢測專用設備（在線型）更快更準 更穩

設備介紹

產品特點

▼ 靈活/多用途的AOI

多不同型號適用于生產在線的多個質量控制位置，包括錫膏印刷后2D的錫膏質量檢查，回流焊接前的元器

件測定，回流焊接后PCBA的工藝品質檢查，以及手插件波峰焊接后的檢查

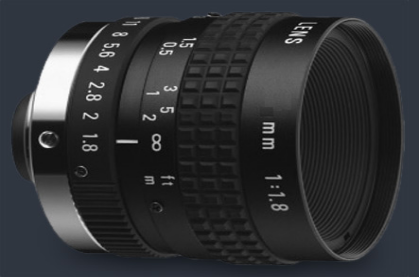

▼ 高速工業相機及高分辨率工業鏡頭

采用2000萬像素高速工業相機及高分辨率工業鏡頭，保證圖像采集的效率和效果

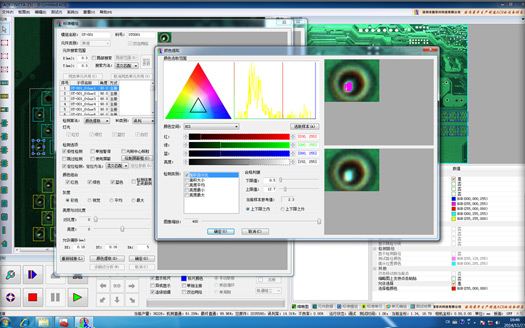

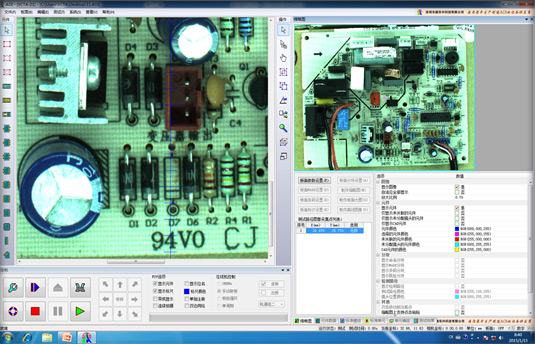

▼ 采用可視化圖像編程技術 ▼ 可視化程式優化界面

采用可視化圖像編程技術，所見即所得，編程簡單易學。

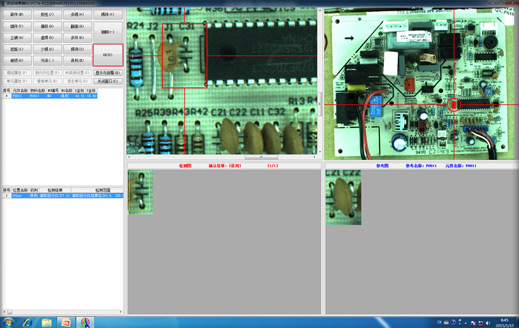

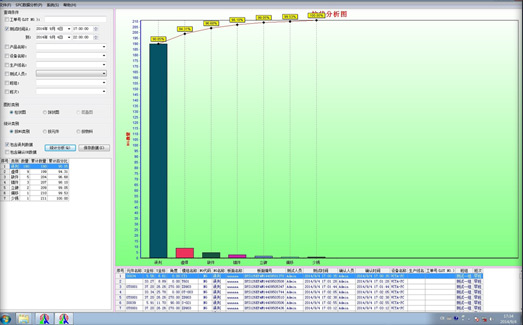

▼ 實時SPC統計及分析 ▼ 不良顯示界面外置條碼識別系統

不良顯示界面，直觀易辨識。外置條碼識別系統，

可自動識別基板上的一維及二維條碼。

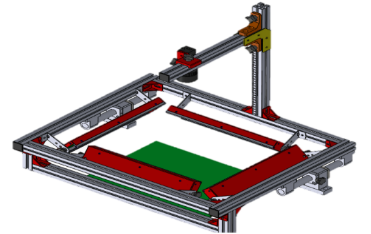

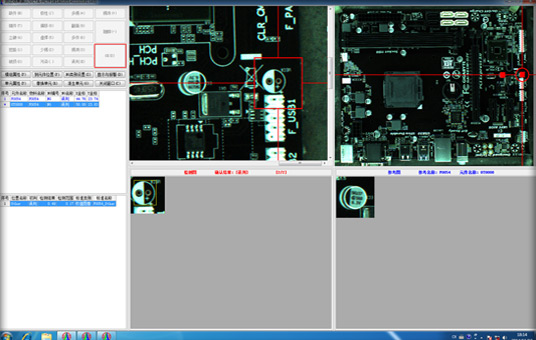

▼ 設備直接置于產線接駁臺之上基板隨過隨檢 ▼ 自動識別基板上的極性錯誤

設備直接置于產線接駁臺之上，基板隨過隨檢，不需要對流動

的基板進行單獨停止定位檢測，不需要對產線流速進行調整。

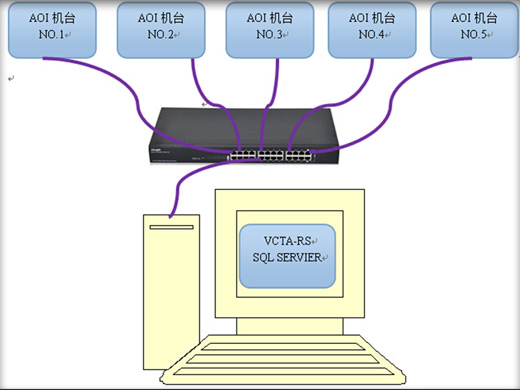

▼ 集中控制和數據采集 ▼ 控制機箱模塊

可以對產線AOI進行集中控制和數據采集控制箱包含設備控制主機以及各項電路控制

系統，便于管理維護。

● 環形RGB LED條形光源，為圖像顯示效果提供光照支持。

● 可采用相機感知自動觸發/掃描槍掃描條碼自動觸發拍攝圖像兩種方式，可適應于無條碼工藝的生產線。基板在流水線上不

用停止運行，智能監測PCB并自動進行圖像數據分析處理，完成基板的檢測。

規格參數

類別	項目	規格參數
視覺識別系統	判別方法	矢量分析算法，集成邏輯或運算，雙邊亮度邊界距離，元件本體跟蹤，OCV,亮度模板匹配，顏色距離，顏色抽?。≧GB&HSV），亮度極差，亮度偏差，亮度變化最小跨度等三十余種演算法。
	攝像機	彩色工業攝像機， 2000萬象素
	鏡頭	工業鏡頭
	視場/速度	視場需要根據現場實際的檢測狀況調整相機的高度來確定
	光源	白色LED光源
	檢測內容	插件元件的誤插，缺件，偏移，反向(元件頂部有明顯極性標志)
	條碼識別	固定式條碼識別裝置，可識別一維及二維條碼（選配）
軟件系統	PCB尺寸	50×50mm -380×250mm
	零件高度	Top≤50mm
	操作系統	Microsoft Windows 7 x64
	操作	中文操作界面，圖形化編程，所見及所得
	統計過程控制	可對測試的數據進行統計分析，可輸出excel格式的SPC報告。
控制系統	電腦主機	工業控制計算機，Intel四核I7CPU，16G DDR內存，2T硬盤
控制系統	顯示	22英寸液晶寬屏顯示器
其他參數	機械外形尺寸（長寬高）	96 * 105 * 135cm（高度不含地腳和信號燈）
	重量	~150kg
	電源	交流220伏特±10%，頻率50/60Hz，額定功率600W
